桩机施工智能监测系统
CONVENIENT DATA TRACEABILITY
- 旋挖钻机监测
- 搅拌桩监测
- 长螺旋钻机监测
- 锤击桩监测
- 强夯机监测

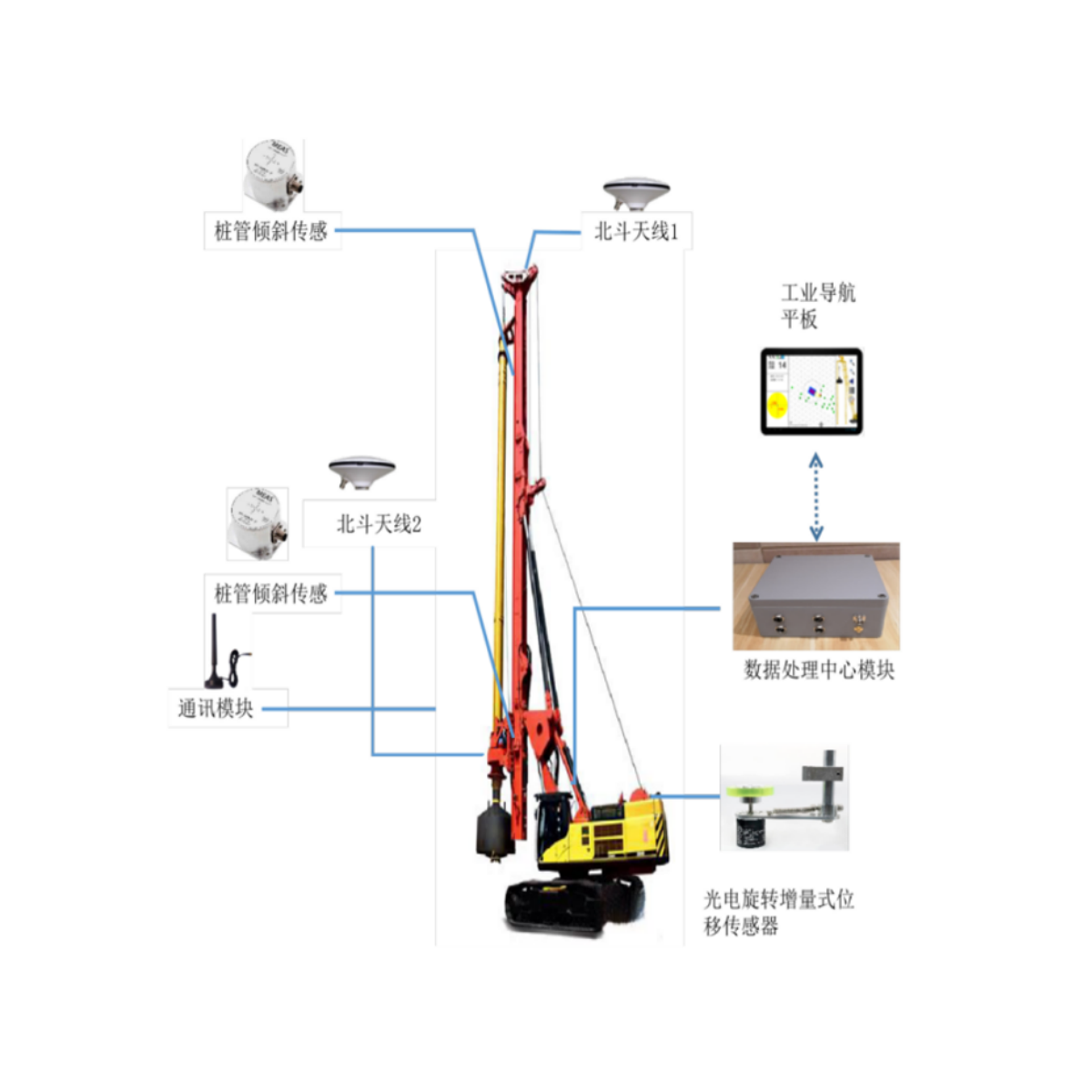

旋挖钻机监测
MONITORING OF ROTARY DRILLING RIG
展示基础施工信息及开始、结束节点信息
厘米级定位夯锤和机身的水平位置、高程及方向
桩基点位定位；钻桩深度；倾斜度

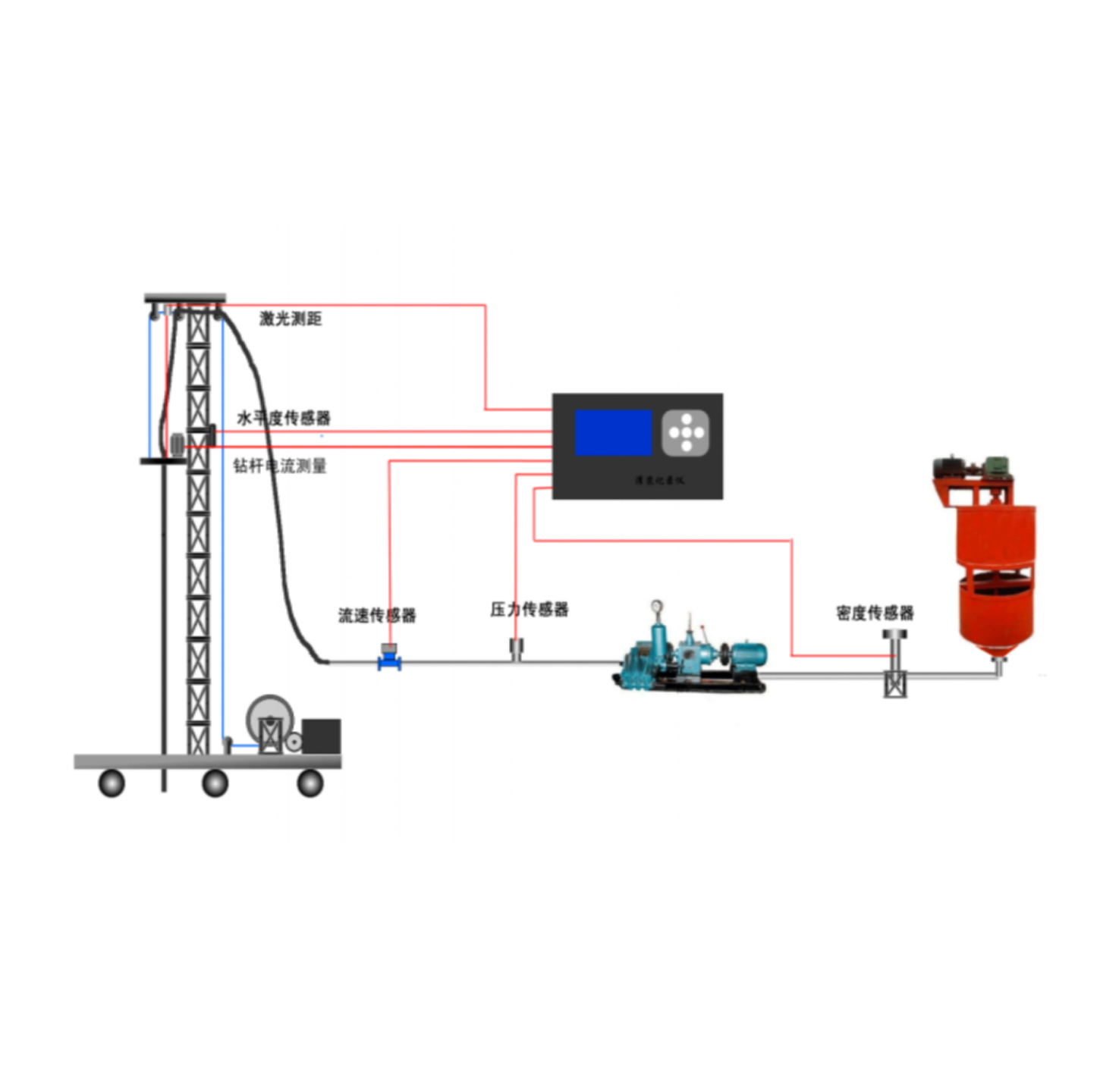

搅拌桩监测
MONITORING OF MIXED PILE
展示基础施工信息及开始、结束节点信息；桩基点位定位；钻桩深度、速度厘米级定位夯锤和机身的水平位置、高程及方向等；桩点设计文件导入机载平板；超过设定值报警，数据实时回传平台。

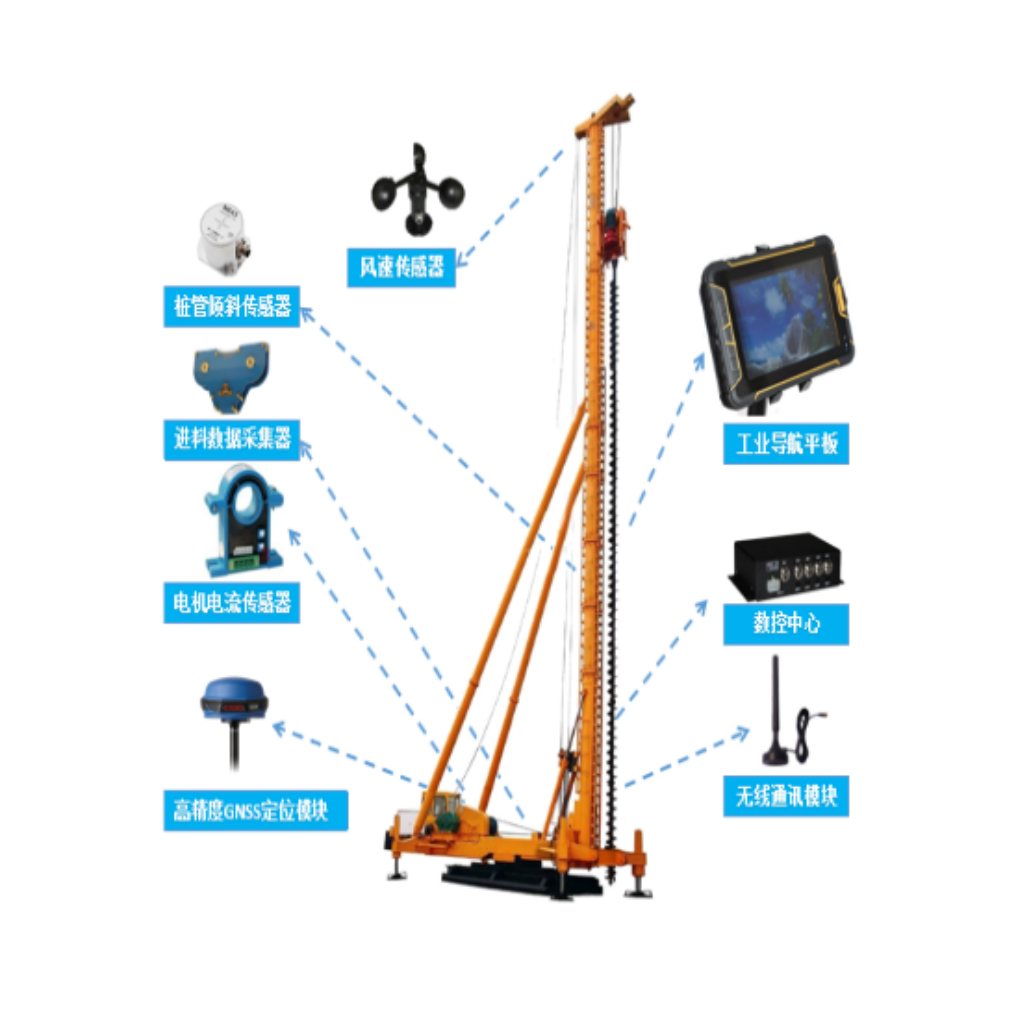

长螺旋钻机监测
MONITORING OF LONG HELICAL DRILLING RIG
展示基础施工信息及开始、结束节点信息、进料数据
成孔深度，精度±（10mm+1ppm）；桩体垂直度，精度0.1%
现场实时风速，精度±0.5m/s；桩端承土压力；图形引导桩点位置

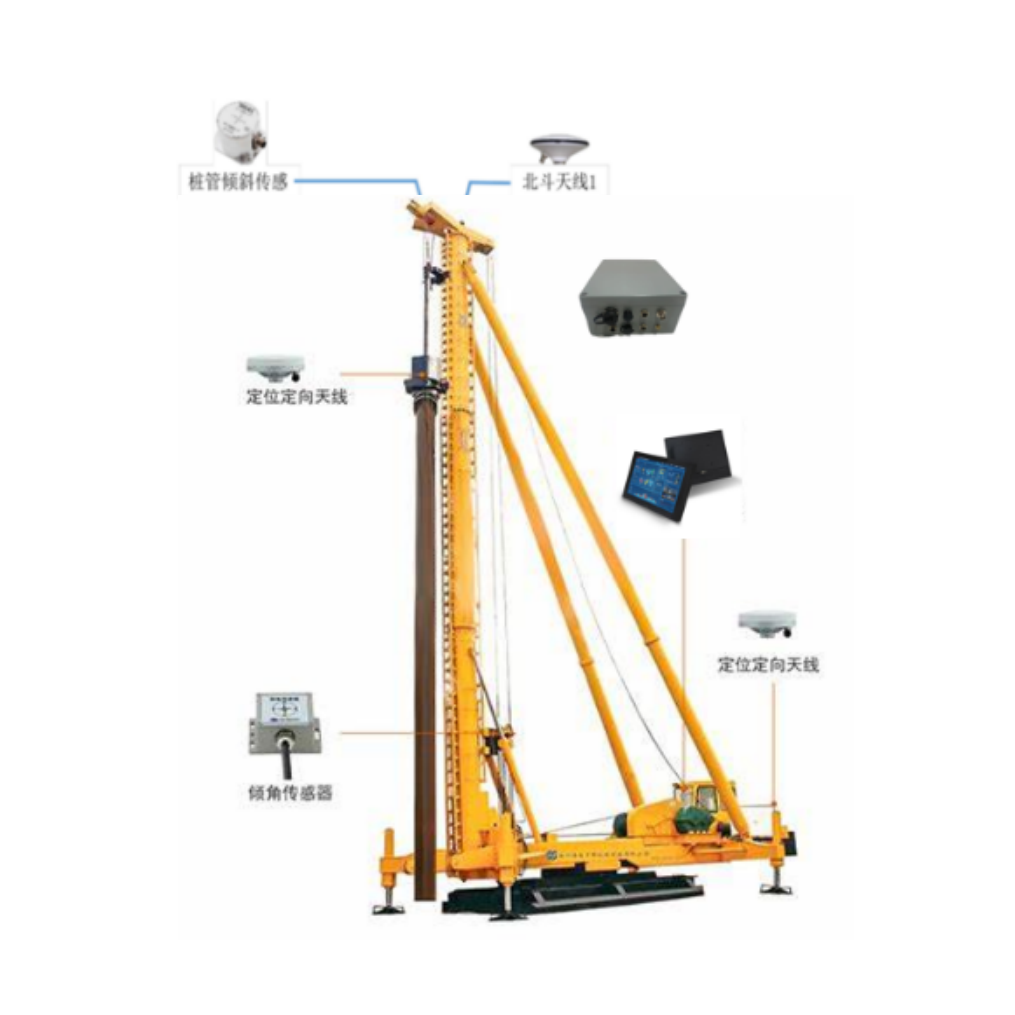

锤击桩监测
MONITORING OF DRIVEN PILE
展示基础施工信息及开始、结束节点信息；桩体垂直度
贯入度达到停锤标准进行现场提示；现场实时风速；图形引导桩点位置
对内管扩充前混凝土灌入量进行系统后台计算并实时反馈；桩端承土压力

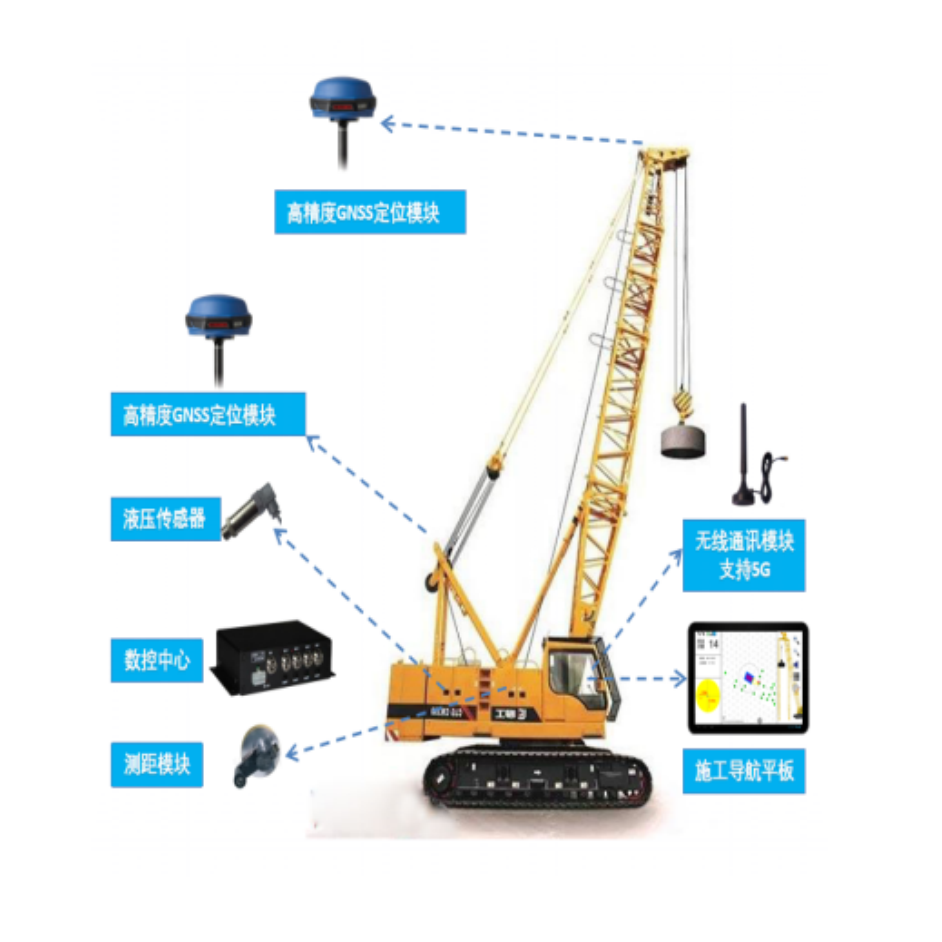

强夯机监测
MONITORING OF DYNAMIC COMPACTION MACHINE
展示基础施工信息及开始、结束节点信息
厘米级定位夯锤和机身的水平位置、高程及方向
准确自动记录夯击次数、夯锤落距、夯击能、夯沉量
功能与优势
FEATURES AND ADVANTAGES
实时监测预警
导航精准施工
高效定位放样
节省测量时间
数据真实有效
数据便捷追溯
施工问题及时预警，随时纠偏
导航平板指导，精准把控施工
导入点位定位，无需现场放样
简化测量流程，工序顺畅衔接
监测记录导出，数据真实可靠
长期保存数据，支持条件查询
